Механична обработка на метали
Струговане, фрезоване, шлифоване, обработка на отливки и метални конструкции
# 1

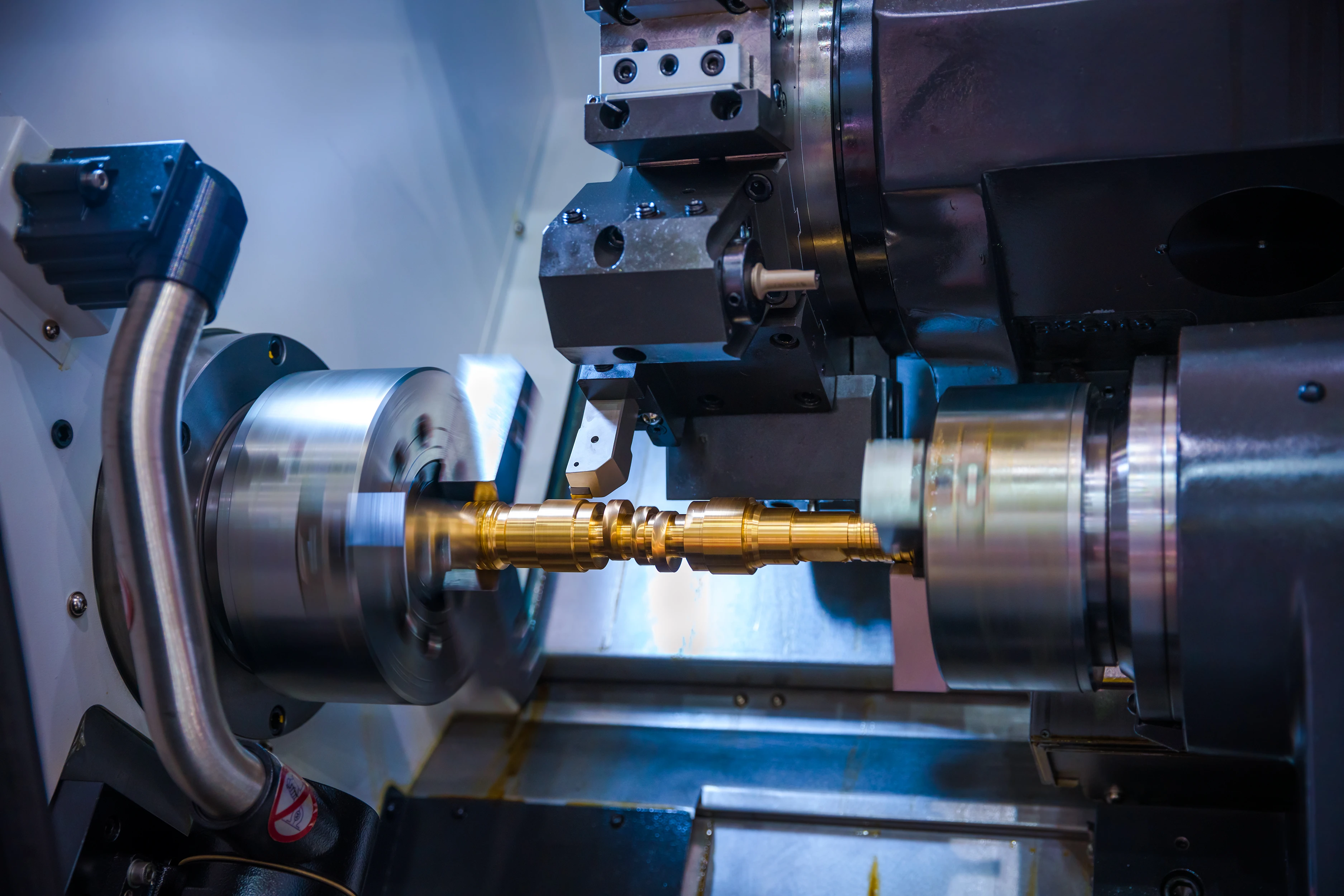

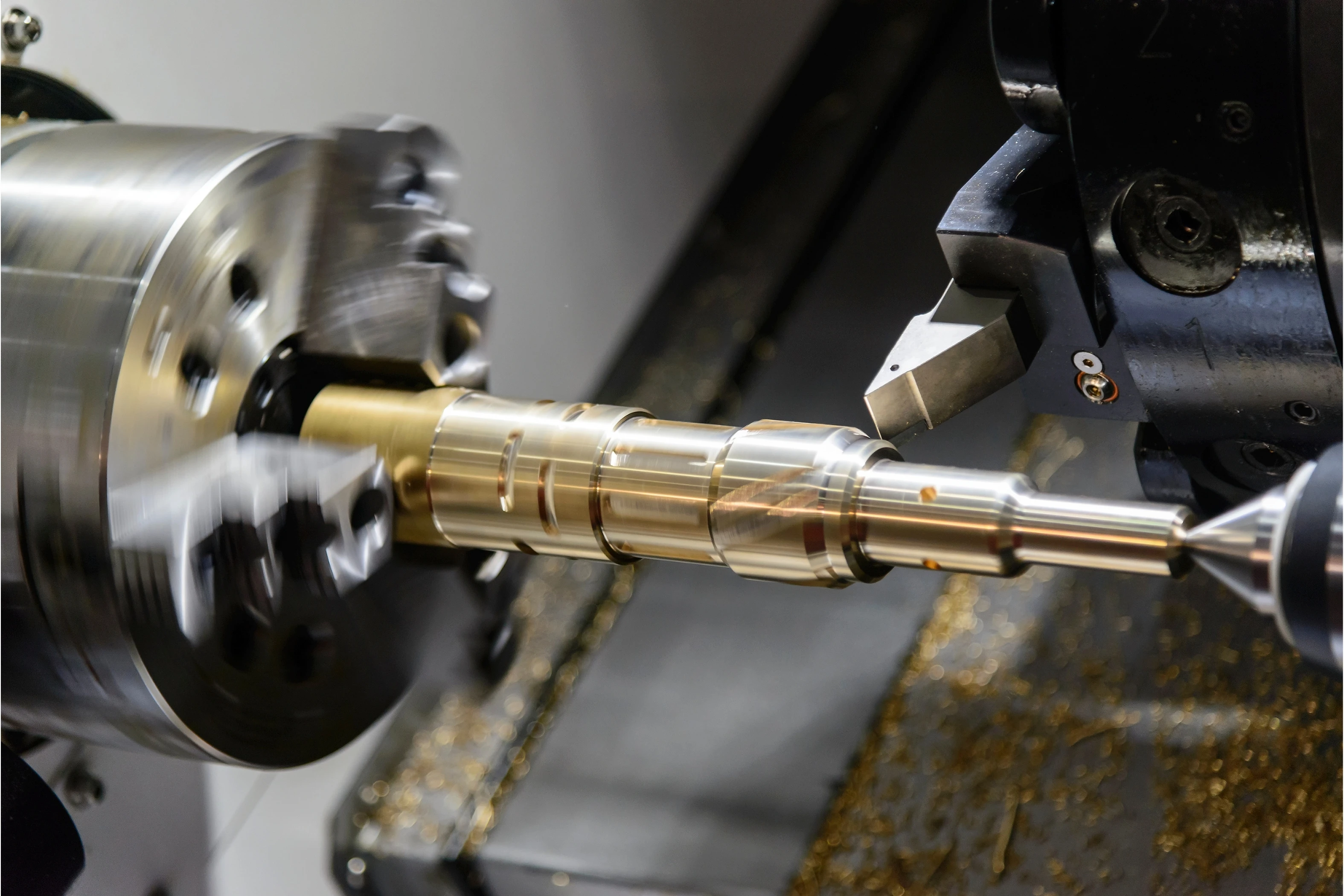

ЦПУ струговане & Стругово-фрезова обработка
Нашият модерен парк от ЦПУ стругове е оборудван с висок клас многоосни машини Haas и Goodway – проектирани за високопрецизно, автоматизирано и сложно производство на детайли с едно базиране.
Основни технически параметри:
• Макс. диаметър на струговане: до 350 mm
• Макс. дължина на струговане: до 624 mm
• Капацитет на пръта (шпиндел): до Ø 51 mm
• Възможности по оси: C-ос & Y-ос (извънцентрово фрезоване, изработване на равнини, напречно пробиване и нарязване на резби)
• Точност на позициониране: до 0,005 mm

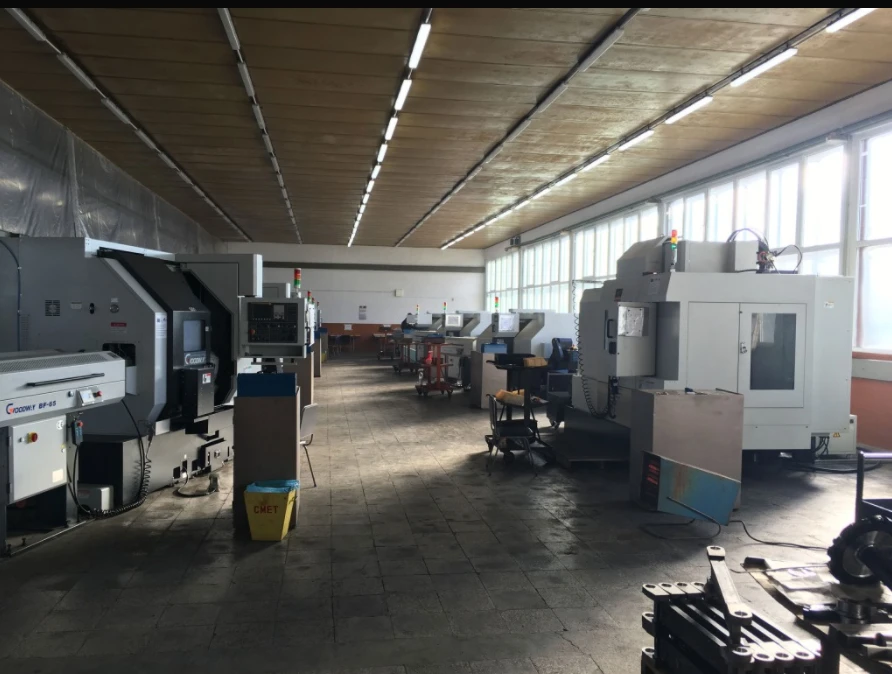

Машинен парк & Автоматизация:
• Машинен парк: Високоефективни ЦПУ металлорежещи машини Haas & Goodway
• Задвижвани инструменти: Пълна комплексна обработка (струговане и фрезоване) без повторно базиране
• Люнет: Висока коравина и високопрецизна обработка на дълги валове и тънкостенни детайли
• Автоматични подаващи устройства (барфидери): Непрекъсната обработка на прътов материал за максимална ефективност
• Роботизирано зареждане и разтоварване: Интегрирана роботика за автоматизирано серийно производство с минимално време на цикъла
# 2

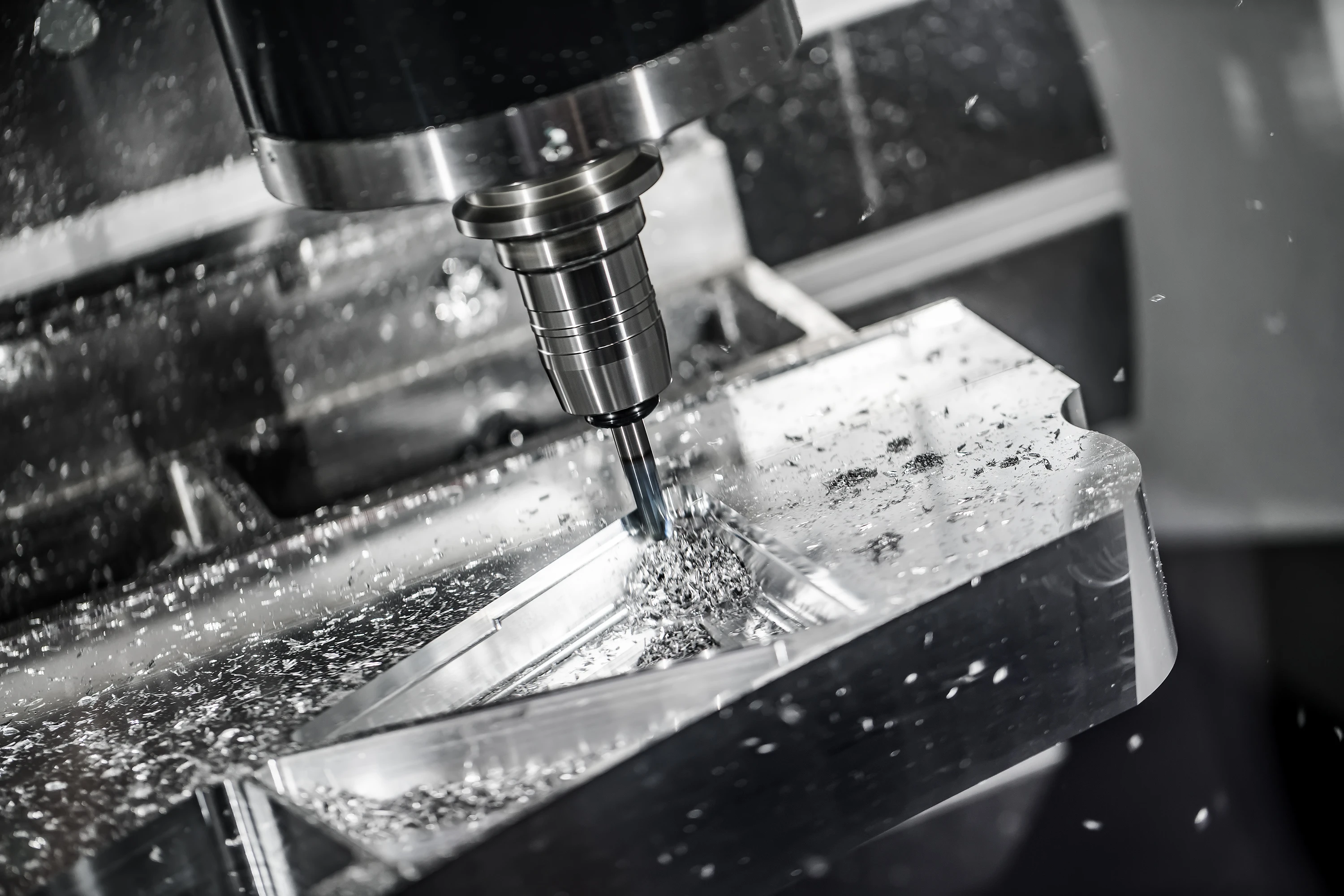

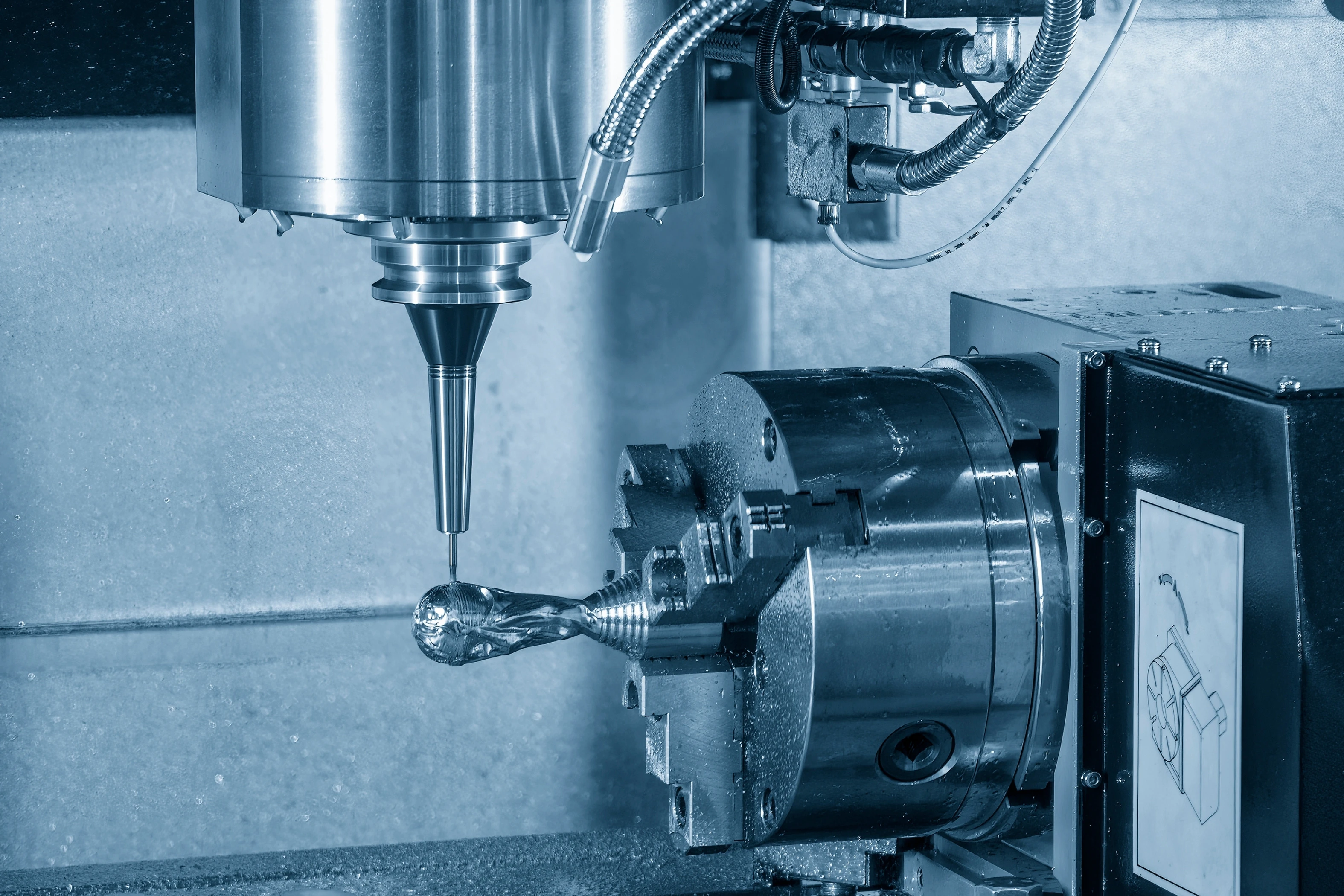

4-осна ЦПУ фрезова обработка
Нашите вертикални фрезови капацитети се осигуряват от надеждни ЦПУ обработващи центри Haas и First. Те предлагат високопрецизно фрезоване за сложни 3D геометрии, корпусни детайли и тежки заготовки. Оборудвани с интегрирани делителни апарати (4-та ос), ние гарантираме максимална точност и съкратени срокове за изпълнение.
Основни технически параметри:
• Работен ходов обхват (X / Y / Z): до 1.100 x 700 x 610 mm (FIRST MCV 1100)
• Компактен прецизен работен обхват: 1.016 x 406 x 406 mm (Haas TM-2P)
• Макс. товар на масата: до 1.000 kg (за тежки детайли)
• Многоосни възможности: Интегрирана 4-та ос за непрекъсната и индексирана многостранна обработка
• Точност на позициониране: Висока прецизност до 0,005 mm с отлично качество на повърхността
Технологични процеси & Характеристики:
• Машинен парк: Висококорав обработващ център First MCV 1100 & универсален вертикален център Haas TM-2P
• Сложни геометрии: 3D контуриране, дълбоко фрезоване на джобове, прецизно пробиване и твърдо нарязване на резби
• Високопроизводително рязане: Оптимизирани режими за легирани стомани, неръждаема стомана, алуминий, месинг и пластмаси
• Гъвкавост: Бърза настройка за прототипи, малки и средни серии

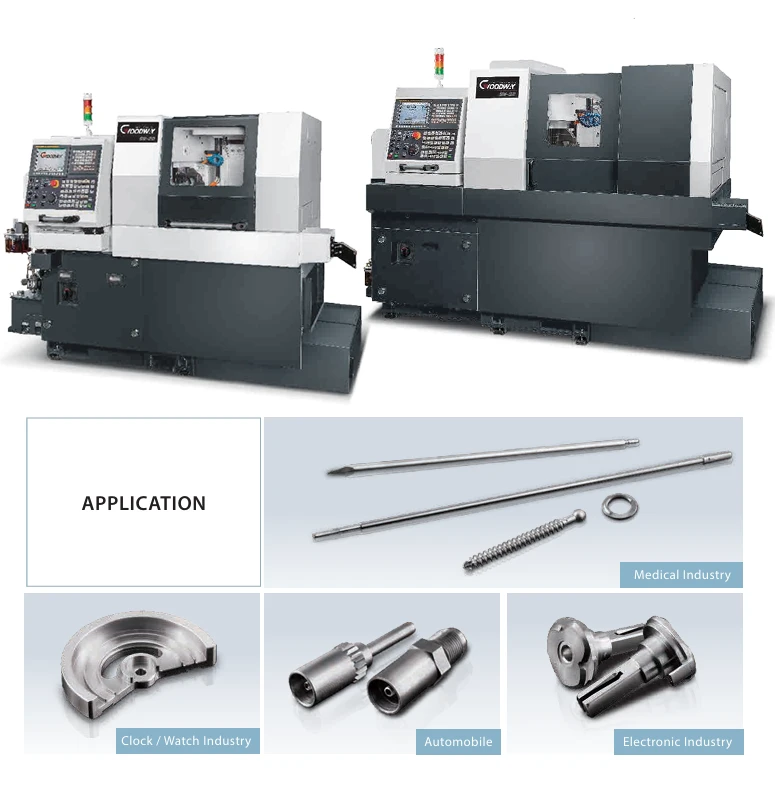

Автомати за надлъжно струговане (Swiss-Type) – Goodway SW-32
# 3
Автоматът за надлъжно струговане Goodway SW-32 осигурява високопрецизно серийно производство на изключително сложни, дълги и тънкостенни детайли с малки диаметри. Благодарение на подвижното шпинделно бабче и водещата втулка, машината осигурява максимална коравина и елиминира деформациите на детайла по време на обработка.
Основни капацитети & Спецификации:
• Конструктивна архитектура: Подвижно шпинделно бабче с водеща втулка (Swiss-type)
• Макс. диаметър на пръта: до Ø 32 mm
• Кинематика: Главен и противошпиндел с C-ос и Y-ос
• Симултанна обработка: Едновременна обработка на челната и задната страна (струговане, фрезоване, напречно пробиване и резбонарязване)
• Висока точност: Строги толеранси до 0,005 mm с висока повторяемост
Автоматизация & Серийна ефективност:
• Автоматично подаващо устройство (барфидер): Проектирано за непрекъснат 24/7 режим на работа
• Интегриран улавящ механизъм и лентов транспортьор: Автоматично разтоварване за предотвратяване на повреди по повърхността на прецизните детайли
• Оптимизация на цикъла: Едновременната обработка с няколко инструмента значително намалява времето за изработка

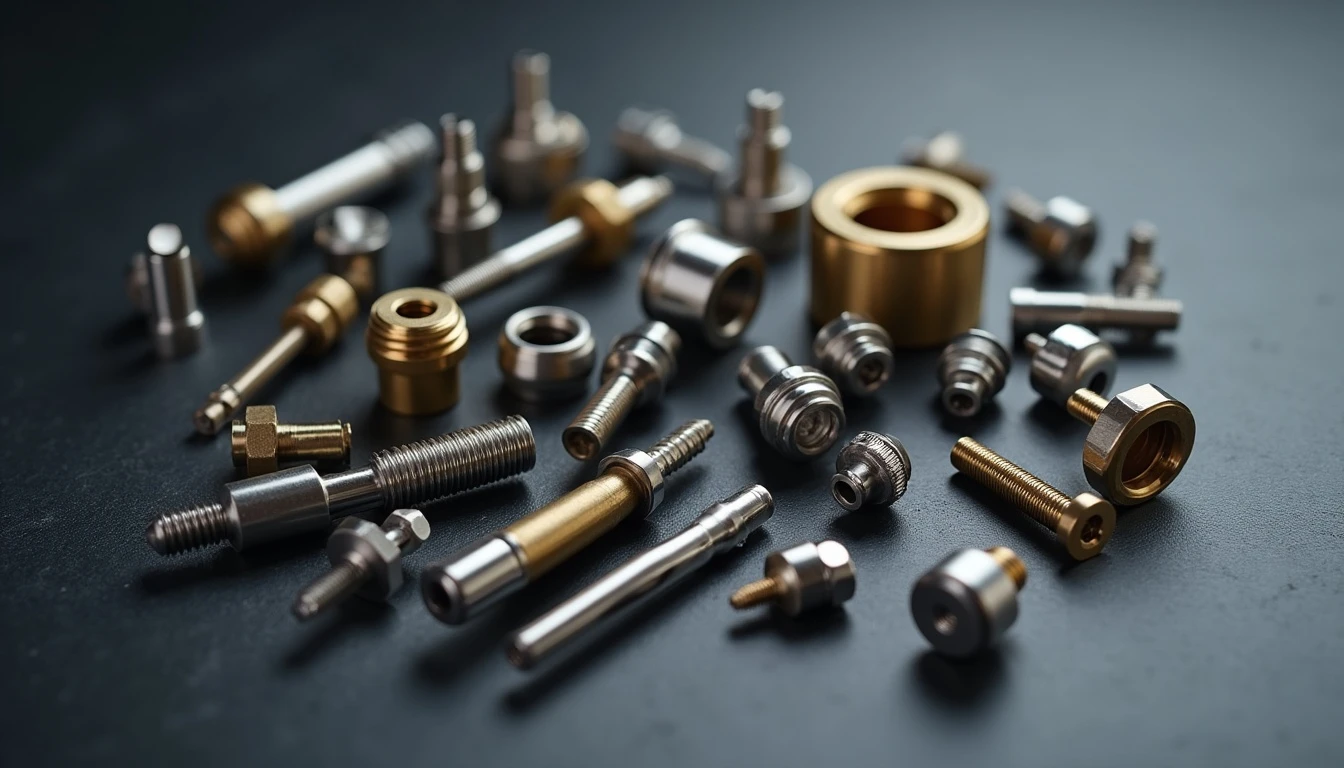

Типични приложения:
• Високопрецизни валове, щифтове, игли и микрооси
• Хидравлични и пневматични микроарматури и вентили
• Прецизни детайли за автомобилостроенето, сензорни корпуси, медицинска и дентална техника
# 4
Допълнителни обработки, довършителни операции & Заваръчно-пресово производство
За да доставяме напълно завършени детайли, готови за монтаж, без участието на подизпълнители, нашият завод събира под един покрив шлифоване, термична обработка, листообработка и пресови капацитети.
Прецизно шлифоване (Строги толеранси & Финни повърхности):
• Кръгло шлифоване: Макс. дължина на детайла до 1.000 mm (TOS BU28-1000)
• Плоско шлифоване: Работен обхват до 600 x 200 mm (PRAGA 452 & SHPK 32.11)
• Стандарти за прецизност: Точност на размерите в субмикронния диапазон, контрол на концентричността и ниски грапавости (Ra) за уплътнения, валове и лагерни шейни.
Индукционно закаляване (Термична обработка):
• Високочестотна индукционна инсталация с мощност 25 kW
• Фокус на процеса: Локално повърхностно закаляване за високонатоварени зони (лагерни шейни, износоустойчиви пръстени, контактни зони) при запазване на жилаво ядро.
Щамповане, пресоване & Заваръчни дейности:
• Пресов капацитет: Эксцентрикови преси до 63 тона & Хидравлична преса DUNKES (10 тона)
• Рязане: Гилотина за ламарина (дължина на рязане до 200 mm, дебелина до 6 mm)
• Заваряване & Сглобяване: CO2 MIG/MAG заваряване (CLOS CK 166) и монтаж на възела и изделия.
Конвенционална обработка & Прототипиране:
• Универсални стругове (5 единици): Макс. дължина на струговане L = 1.500 mm
• Универсални фрези (4 единици): Ход на масата от L = 1.000 mm до 1.200 mm
• Приложение: Изработка на специална оснастка, инструменти, бързо прототипиране и ремонтни дейности.
